产品用途

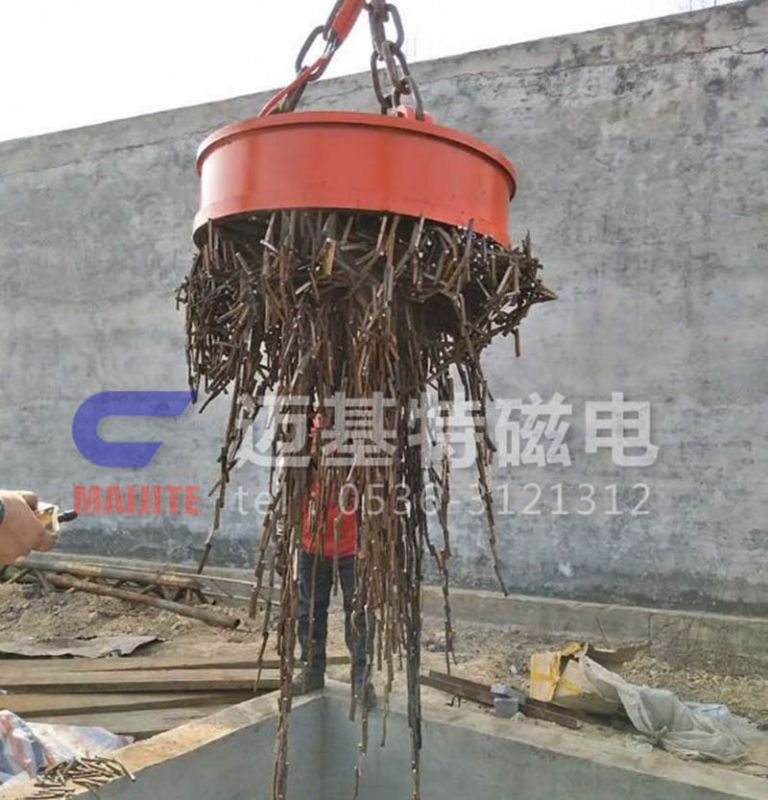

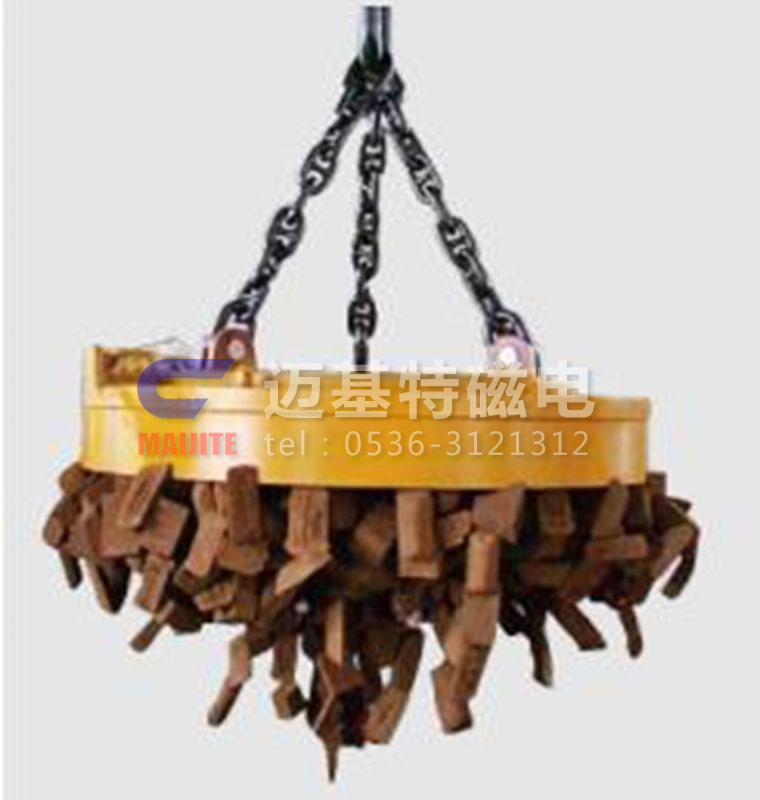

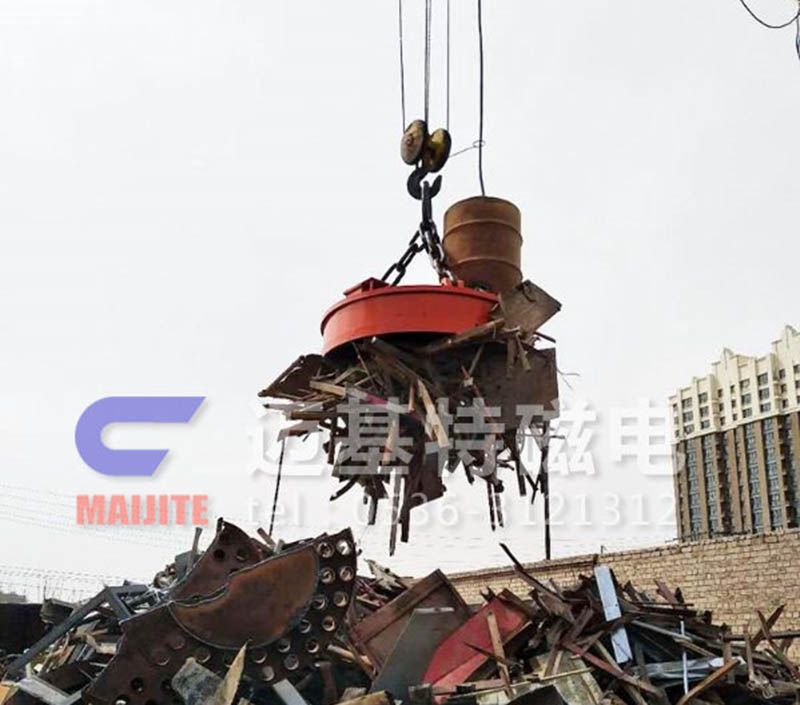

　　适用于搬运铸铁锭、钢球及各种废钢
　　1、用于冶金、矿山、机械、交通运输等行业吊运钢铁等导磁性材料。

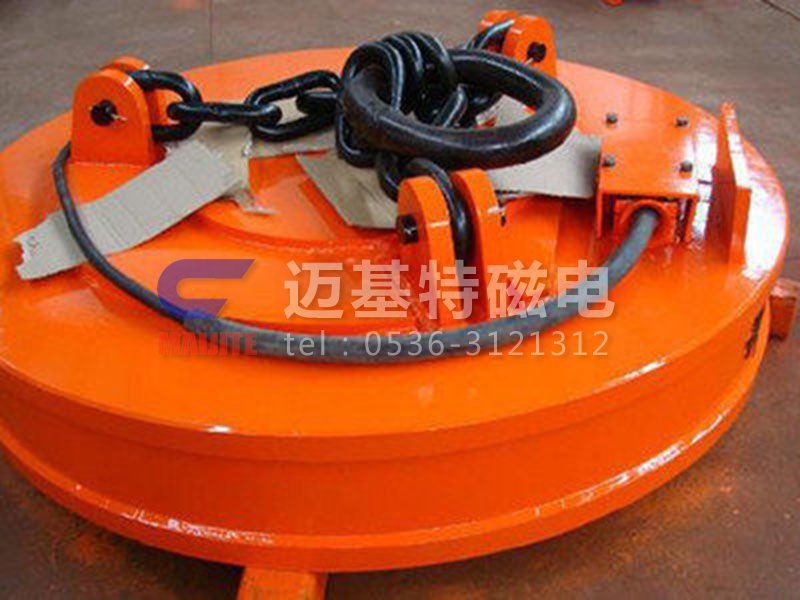

　　2、用作电磁机械手，夹持钢铁等导磁性材料。用于吸吊铸铁锭、钢球、生铁块、机加切屑；铸造厂的各种杂铁、回炉料、切料头；打包废钢等。在炉渣处理工艺中，用于先期除去大型铁件，另外在洗煤厂吊运铁粉等。双室式出线盒，特设超厚出线盒板护板，引出电缆防扭设置。

---

主要特点
　　1、采用全密封结构，防潮性能好。
　　2、经计算机优化设计，结构合理、自重轻、吸力大、能耗低。
　　3、励磁线圈经特殊工艺处理，提高了线圈的电器和机械性能，绝缘材料热等级达到C级，使用寿命长。
　　4、普通型电磁铁的额定通电持续率由过去的50%提高到60%，提高了电磁铁的使用效率。
　　5、超高温型电磁铁采用独特隔热方式，其中被吸物温度有过去的600℃提高700℃，扩大了电磁铁的适用范围。
　　6、安装、运行、维护简便。

---

技术参数

型号	电流（A）	功率（KW）	起重能力（KG）			质量（KG）	外形尺寸（mm）					整流控制设备
			钢球	钢锭	切削		A	B	C	D	E
MW5-70L/1	15	3.3	2500	380/200	120/100	490	700	800	160	90	30	STML-4E-C
MW5-80L/1	18	3.96	3000	480/250	150/130	620	800	800	160	90	30	STML-4E-C
MW5-90L/1	26.6	5.85	4500	600/400	250/200	800	900	1090	200	125	40	STQL-7E-C
MW5-110L/1	35	7.7	6500	1000/800	450/400	1350	1100	1140	220	150	45	STQL-9E-C
MW5-120L/1	45.5	10	7500	1300/1000	600/500	1700	1200	1180	220	150	45	STQL-14E-C
MW5-130L/1	54	11.9	8500	1400/1100	700/600	2060	1300	1240	250	175	50	STQL-14E-C
MW5-150L/1	71.2	15.6	11000	1900/1500	1100/900	2830	1500	1250	350	210	60	STQL-19E-C
MW5-165L/1	75	16.5	12500	2300/1800	1300/1100	3200	1650	1590	370	230	75	STQL-19E-C
MW5-180L/1	102.4	22.5	14500	2750/2100	1600/1350	4230	1800	1490	370	230	75	STQL-25E-C
MW5-210L/1	129	28.4	21000	3500/2800	2200/1850	7000	2100	1860	400	250	80	STQL-32E-C
MW5-240L/1	154	33.9	26000	4800/3800	2850/2250	9000	2400	2020	450	280	90	STQL-38E-C



注:潜水用起重电磁铁技术参数与常温电磁铁相同.其中引出电缆和出线盒、焊接等作特殊工艺处理，电缆长度按定货要求。

注:对于常温型和高频型电磁铁可采用强励磁方式（起吊时DC-290V，运行时DC-200V）能进一步提高起重能力。对于大型电磁铁，还可采用过励磁方式（DC-350V/DC-290V/DC-200V）加快电流上升速度，发挥更强的起吊能力。
