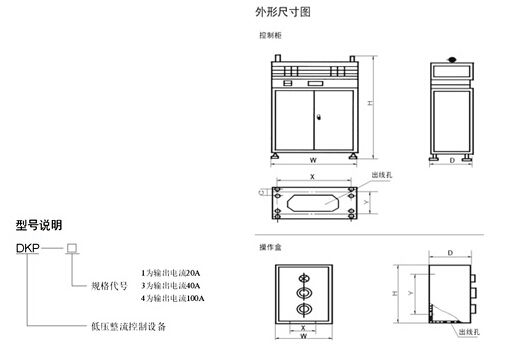

DKP、STQL系列整流控制设备
设备特点
DKP系列是我厂自行设计的产品，本系列产品采用三线二相半整流方式。该系列产品具有线路简单、体积小、重量轻等特点，适合与MW5、MW22系列电磁铁配套使用。
选型及注意事项
1、电磁铁的额定点压与整流控制设备的输出电压相符。
2、电磁铁的额定电流小于或等于整流控制设备的额定输出电流。
主要技术参数
| 主要参数 型 号 | 电源相数（V） | 输入交流电压（V） | 输出直流电压 （v） | 额定输出电流（A） |
| DKP－1 | 三相 | 380 | 220 | 20 |
| DKP－3 | 三相 | 380 | 220 | 40 |
| DKP－4 | 三相 | 380 | 220 | 100 |
| DKP－1A | 三相 | 380 | 170～240 | 20 |
| DKP－3A | 三相 | 380 | 170～240 | 40 |
| DKP－4A | 三相 | 380 | 170～240 | 100 |
STQL系列整流控制设备简述
该系列产品将三相交流电源由变压器降压后，再经桥式整流装置获得直流220伏电压。整个设备由自动空气开关、变压器、二相或三相桥式整流组件、直流接触器等主要部件组成。电路设置有短路、过电压等保护措施。当受控电磁铁容量大于19千瓦时，整流变压器外附；当受控电磁铁容量小于或等于4千瓦时，采用单相桥式整流方式。
主要参数 型号 | 电源相数 | 输入交流电压（V） | 输出直流电压（V） | 额定输出功率（KW） |
| STML-3E | 二相 | 380 | 110 | 3 |
| STML-4E | 二相 | 380 | 220 | 4 |
| STQL-7E | 三相 | 380 | 220 | 7 |
| STQL-9E | 三相 | 380 | 220 | 9 |
| STQL-14E | 三相 | 380 | 220 | 14 |
| STQL-19E | 三相 | 380 | 220 | 19 |
| STQL-25E | 三相 | 380 | 220 | 25 |
| STQL-32E | 三相 | 380 | 220 | 32 |
| STQL-38E | 三相 | 380 | 220 | 38 |
| STQL-45E | 三相 | 380 | 220 | 45 |
选型及注意事项
1、电磁铁的额定电压与流控制设备的输出电压相符。
2、电磁铁的额定功率应小于或等于整流控制设备的额定输出功率。
3、整流控制设备在周围环境温度超过40℃时，请用户订货时特别声明。
4、户外式整流控制设备外形和安装尺寸另行提供。
5、3E以下为110V，如需3E以下时请用户订货时特别声明。
其他
DKP系列是我厂自行设计的产品，本系列产品采用三线二相半整流方式。该系列产品具有线路简单、体积小、重量轻等特点，适合与MW5、MW22系列电磁铁配套使用。
