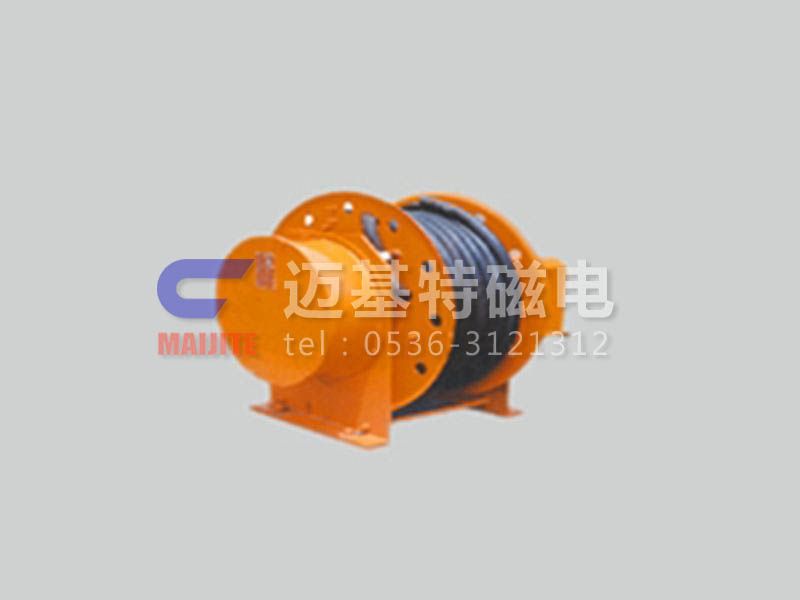

产品简介

　　ＪＴ系列电缆卷筒，它以蜗卷强簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有滑环内装式、滑环外装式、悬臂式三种结构。其中滑环内装式结构紧凑、外型美观；滑环外装式便于维修；悬臂式适于卷取较长较重电缆。

结构特点

　　１、采用蜗卷弹簧为动力，不消耗电能，工作可靠；

　　２、采用集电滑环－碳刷结构传递电能，工作可靠；

　　３、设置了可逆转机构，避免卷筒逆转而折断弹簧。

　　JT系列弹力电缆卷筒是以蜗卷弹簧为动力利用弹簧发条储能原理，自动卷取电缆的机械装置。当卷筒放出电缆时，收紧蜗卷弹簧（弹簧储备能量），卷筒需收揽时，卷筒中弹簧放出的能量自动收取电缆。广泛用于起重电磁铁，电动平板车，各种起重机，电动抓斗等需要移动电缆的各种设备上完成水平、垂直方向电缆的收放，具有供电简单自动运行安全可靠等特点。
　　JT系列弹力电缆卷筒分为15、20、25、30米四大系列。

　　1、采用弹簧发条为动力，利用弹簧的储能原理，卷筒自动灵活地同步收放电缆、自身不消耗电能、工作可靠、电缆受力适中，电缆不受磨损。
　　2、采用集电滑环——碳刷架结构，使供电结构连续、平稳。
　　3、设置了性能可靠的可逆转装置，避免了非工作状态（如运输，安装调试过程中）卷筒自由逆转而折断发条，延长了发条使用寿命。

选型指导

　　1、本系列弹簧发条式电缆卷线器适用于500V以下各种电缆供电移动设备。

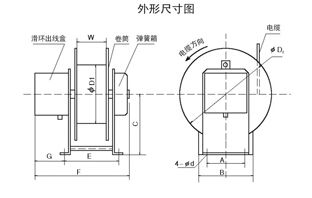

　　2、卷线器的容线量为图中所示L，为保证安全使用，用户设备电缆长度为：方式A为L+1圈，方式B为L+H+h+1圈（其中H、h定货应明确提示），方式C、D中为L+H+h+3圈，方式E、F根据用户现场定，订货时另行说明。
　　3、电缆卷筒上电缆的收放方向在外形上已注明，需指定方向请明确提示。
　　4、电缆卷筒如需安装单行车与电动葫芦共同配套使用时可配制滚轮支架部件，以便安装使用。

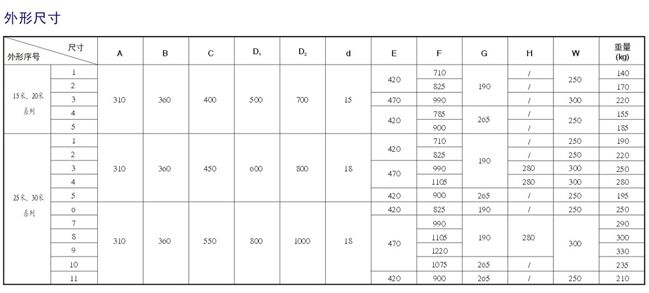

　　5、外形尺寸有中“重量”一栏，不包括电缆的重量。

其他

　　ＪＴ系列电缆卷筒是我公司的拳头产品之一，它以蜗卷强簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电简单，操作安全可靠，电缆受力适中等特点。有滑环内装式、滑环外装式、悬臂式三种结构。其中滑环内装式结构紧凑、外型美观；滑环外装式便于维修；悬臂式适于卷取较长较重电缆。
