产品简介

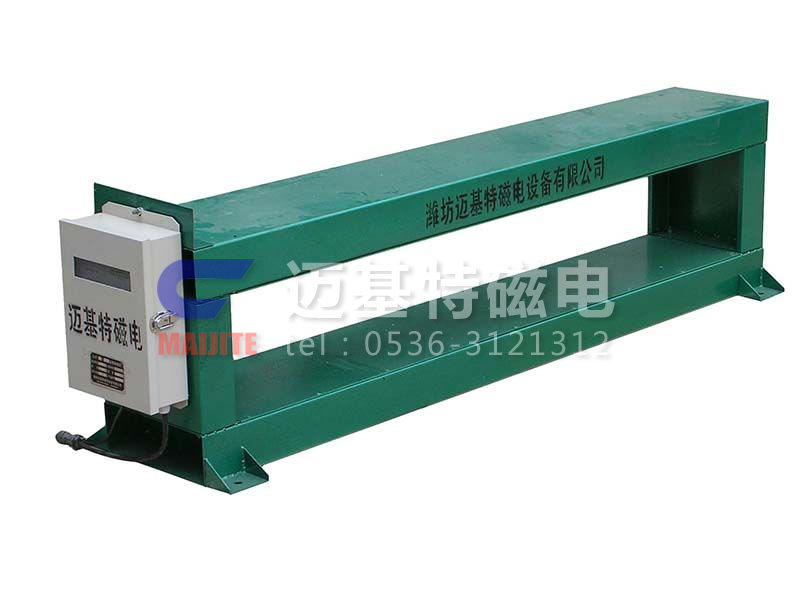

　　GJT-1F（GJT-A）系列金属探测器(磁性物料专用)

　　GJT-1F系列金属探测仪是专门为磁性物料带式输送系统中检测金属而研制开发的新机型，（如黑色、有色金属矿山、炼铁厂、烧结厂等）。可抑 制物料品位为70%以下的磁性矿物质所产生的“物料效应”。当物料中的有害金属通过传感器时，金属探测器报警，并给出控制信号，通过电子技术对其进行处理并驱动执行机构（电磁铁，电机开关）动作，从而排出有害金属，亦可人工捡除。传感器为窗口式，一端可拆卸结构，不用割断胶带，安装方便。该机型也适用于非磁性物料输送系统中检测金属。

---

主要技术数据
　　环境温度：-20℃-40℃（主机）
　　电源电压：～220V±10% 50Hz
　　整机功耗：≤30W
　　皮带速度：0.8-3.5m/s
　　控制输出：继电器接点输出，一对常开、一对常闭。
　　接点容量：5A,220VAC/28VDC
　　传感器与控制箱之间醉大距离＜150m

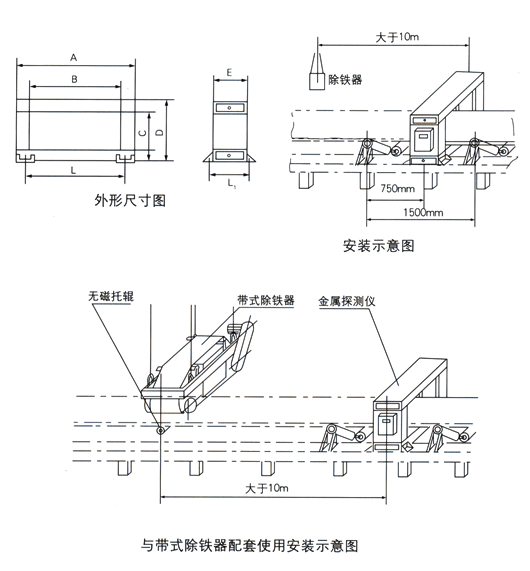

　　注：传感器地脚尺寸符合TD-75型胶带输送机标准。传感器高度可根据用户要求订制。

---

技术特点
　　1，采用了新技术,使GJT-1F型在同一状态下对不同属性金属（磁性,非磁性,弱磁性金属）均具有醉佳的检测灵敏度,克服了老机型对不同属性金属在同一状态下,检测灵敏度不能兼顾的缺点.
　　2,采用了新器件，新设计，使GJT-1F型对温漂控制各种干扰的抑 制能力，整机工作温度性上比上一代机型有很大提高。
　　3，醉新设计使GJT-1F机的现场调试更为方便，取消了上一代机型的电表指示,改为发光二级管指示。在机箱面板上,通过按键即可完成对“ 平衡”, “ 检测灵敏度” 的调整,并且对调整的各种参数自动存储.
　　4，GJT-1F型机增加了“中空”控制功能.即除了现场控制外,在中控室也可对金属探测器进行控制并显示各种工作状态.
　　5,针对有些输送胶带结头非胶粘,而为金属连接,GJT-1F型机增加了“胶带金属接头自动识别”功能.
　　6,增加了供维护,调试用的检测回路和故障报警功能,便于调试和维修.

---

技术参数

型号\参数\项目	适应带宽      mm	功率      ≤w	适应带速      ≤m/s	输入电压      ～V	灵敏度≥      mm	重量      kg	外形尺寸mm
							A	B	C	D	E	L	L1
CXJ-5B	500	40	0.8～2.5	220±10%       50HZ	φ20       铁铝球	105	820	690	250	410	250	740	300
CXJ-6B	650	40				125	1000	840	250	410	250	890	300
CXJ-8B	800	50				160	1200	1010	250	410	250	1090	300
CXJ-10B	1000	50				190	1400	1240	250	410	250	1320	300
CXJ-12B	1200	50				255	1630	1470	250	430	300	1550	370
CXJ-14B	1400	60				290	1830	1680	250	430	300	1740	370
CXJ-16B	1600	60				350	2050	1890	250	430	300	1950	370
CXJ-18B	1800	65				430	2280	2120	250	430	300	2180	370
CXJ-20B	2000	70				480	2500	2340	250	430	300	2400	370

---

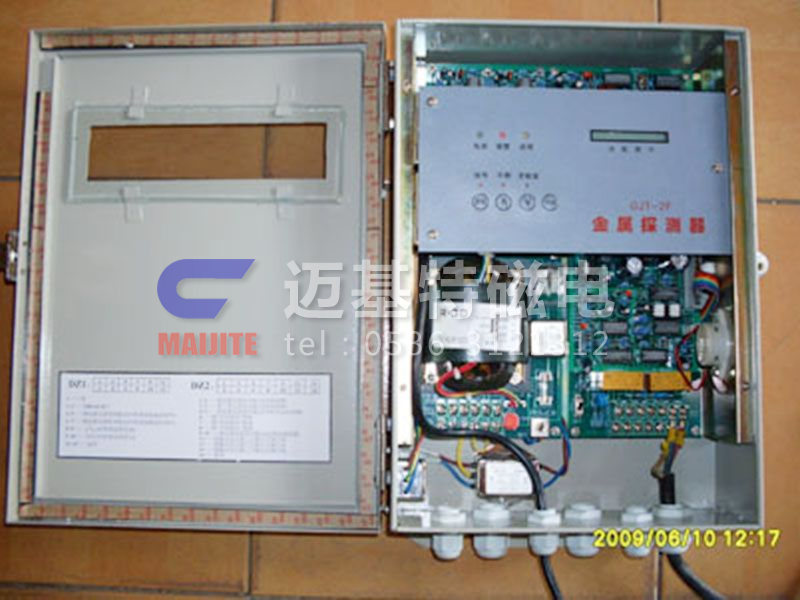

GJT-1F系列金属探测仪电源控制柜内部图
